LGWL-FT01型 物聯網技術開發平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、平臺簡介

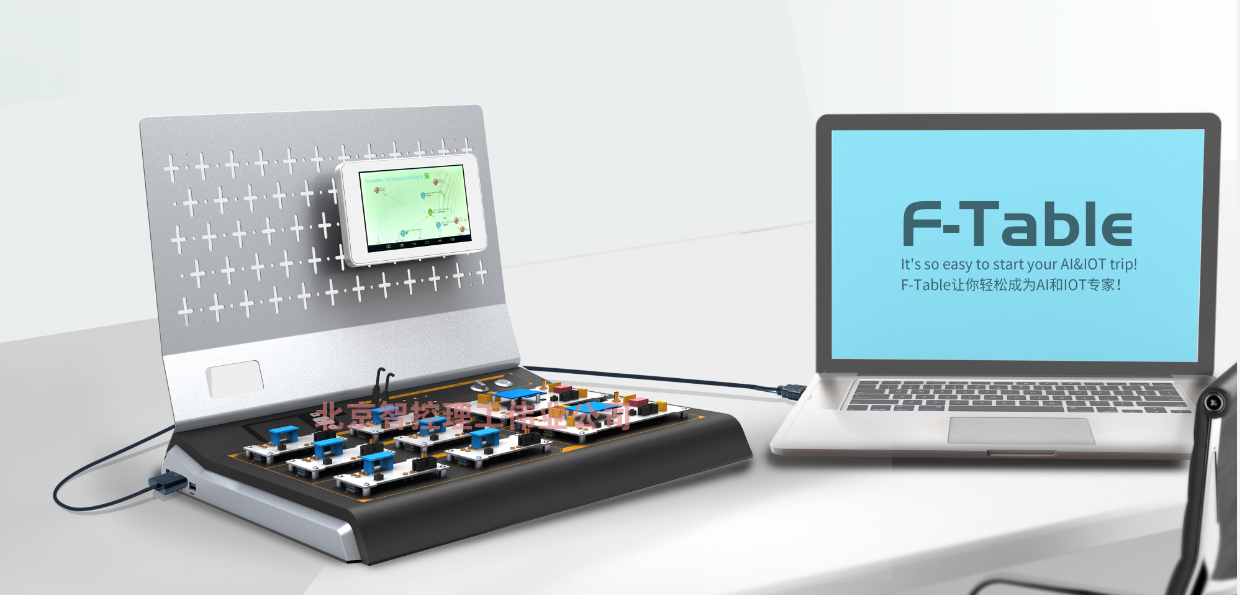

LGWL-FT01型 物聯網技術開發平臺是一款基礎教學實驗開發平臺，由1個通用平臺，多個系列硬件模塊，上位機教學資源軟件三部分組成，主要針對物聯網、電子信息、計算機等專業的單片機與傳感器、嵌入式接口技術、識別技術、無線通信技術、智能產品、人工智能等課程的教學實驗。
LGWL-FT01型 物聯網技術開發平臺結構符合人體工學設計，由可分離式基座和網板組成。硬件模塊采用磁吸方式與基座連接固定，探針連接進行供電和信號傳輸，使用方便，易于拓展。場景引入式教學模式和豐富的教學資源，既可以支撐單個模塊單一知識點的學習，也可以使用多個模塊自由組合進行多個知識點的綜合應用。
二、硬件組成
平臺硬件部分由一個通用基礎平臺，多個系列開發模塊組成。
通用基礎平臺由平臺基座與垂直網板組成，符合人體工學設計。基座開模設計，采用ABS材料，表面光滑，有質感，有對應絲印圖，美觀，大氣；基座具有DB9通信接口，3.3V/5V/12V電源插孔，通信選擇開關、總電源自鎖開關；內嵌微型示波器，可完成電路供電測試及工作過程關鍵點測試，能夠在電路原理學習基礎上完成實踐中的驗證測試，達到理實一體效果；具有8個SLOT插槽，磁吸固定孔，彈簧頂針管腳，可與硬件模塊磁性吸合，頂針連接，完成供電、RS485、RS232等標準總線通信。硬件模塊任意組合，支持各種場景應用，每個模塊都有通信地址和硬件電路測試點，讓學生不僅懂得硬件電路原理，還可使用示波器測試硬件電路工作的瞬態過程。垂直網板是金屬網孔板，能磁吸或螺絲固定商用設備，用于用戶實驗拓展。

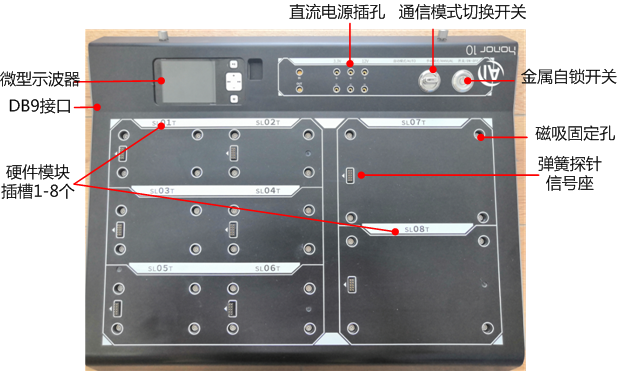

基礎平臺結構
1、電源供電：采用DC12V3A直流電源供電，電源到平臺后可分三路電源，分別是DC12V,DC5V,DC3.3V，每一路電源的帶載能力至少為1A以上電流，用于外擴傳感器或控制器開發調試。
2、SLOT硬件通信接口：由8個SLOT模塊接口組成，每一路電壓在通信底板上有過流保護電路，以保護其中一個SLOT模塊因短路等原因不至于損壞總電源或其他SLOT節點的供電。
3、模塊地址：每一個模塊都有自己模塊RS485通信地址，當多個模塊組合場景演示時，能在PC端C#軟件上進行場景聯動。
4、硬件模塊支撐Cortex-M3嵌入式接口技術系列、自動識別系列、無線通信系列，可持續擴展。
|
嵌入式接口技術系列 |
磁傳感器系列 |
|
探測傳感器系列 |
|
|
物理傳感系列 |
|
|
環境傳感器系列 |
|
|
IO傳感器系列 |
|
|
識別傳感器系列 |
|
|
執行傳感器系列 |
|
|
開關傳感器系列 |
|
|
自動識別系列 |
13.56M高頻模塊 |
|
125K低頻模塊 |
|
|
900M超高頻模塊 |
|
|
2.4G有源閱讀器 |
|
|
2.4G有源標簽 |
|
|
智能指紋識別 |
|
|
智能條碼識別 |
|
|
無線通信系列 |
BLE無線通信模塊Ⅰ |
|
BLE無線通信模塊Ⅱ |
|
|
ZigBee無線通信協調器 |
|
|
WIFI無線通信模塊Ⅰ |
|
|
WIFI無線通信模塊Ⅱ |
|
|
LTE無線通信模塊 |
|
|
NB-IOT無線通信模塊Ⅰ |
|
|
LORA無線通信模塊Ⅰ |
|
|
LORA無線通信模塊Ⅱ |
|
|
CC2530單片機開發板 |
|
|
CC2530傳感器Ⅰ |
|
|
CC2530傳感器Ⅱ |
使用示波器測量信號：
|
傳感器與信號測量 |
探測類板載傳感器信號測量 |
|
物理類板載傳感器信號測量 |
|
|
示波器測量信號 |
示波器測量信號1 |
|
示波器測量信號2 |
三、軟件資源
采用RS485總線通信，獨立的單片機模塊、自定義物聯網通信協議及生動的C#上位機教學資源軟件及聯動場景案例，簡單易學，能夠激發學生學習興趣。通用開發平臺主要為各系列硬件模塊提供供電或信號傳輸插槽，實現PC端C#教學資源與硬件開發模塊的物聯網通信；各系列硬件開發模塊主要提供單片機內核、嵌入式內核等基礎上完成的傳感器采集與控制，無線通信，射頻識別等基礎教學資源；C#教學資源軟件主要提供各個硬件模塊實驗手冊、關鍵代碼以及應用場景聯動。
1、采用8051核的單片機接口技術
每個硬件教學模塊都有獨立CC2530單片機模塊，留有豐富通信接口，主要完成各種傳感器采集、執行器控制以及無線通信功能。
2、采用Cortex-M3微控制器模塊接口技術
每個硬件教學模塊都有獨立Cortex-M3單片機模塊，留有豐富通信接口，主要完成各種傳感器，通信，射頻識別，網絡通信及嵌入式開發任務。
3、豐富的硬件模塊系列
目前教學模塊支持嵌入式系列模塊教學，傳感器系列模塊教學，射頻類系列模塊教學，網絡通信類系列模塊教學等，每一系列硬件模塊都有豐富教學資源，不同系列模塊之間可以組成復合場景，達到從基礎教學到場景應用開發的目的。
4、采用C#軟件完成各系列模塊的資源教學
在C#軟件上有每一個教學實驗資源，包含實驗?zāi)康模瑢嶒炘?，實驗?nèi)容，實驗步驟，實驗過程，實驗現象以及對應場景應用，能夠讓學生不僅學習傳感器概念，原理，開發，還能學以致用。

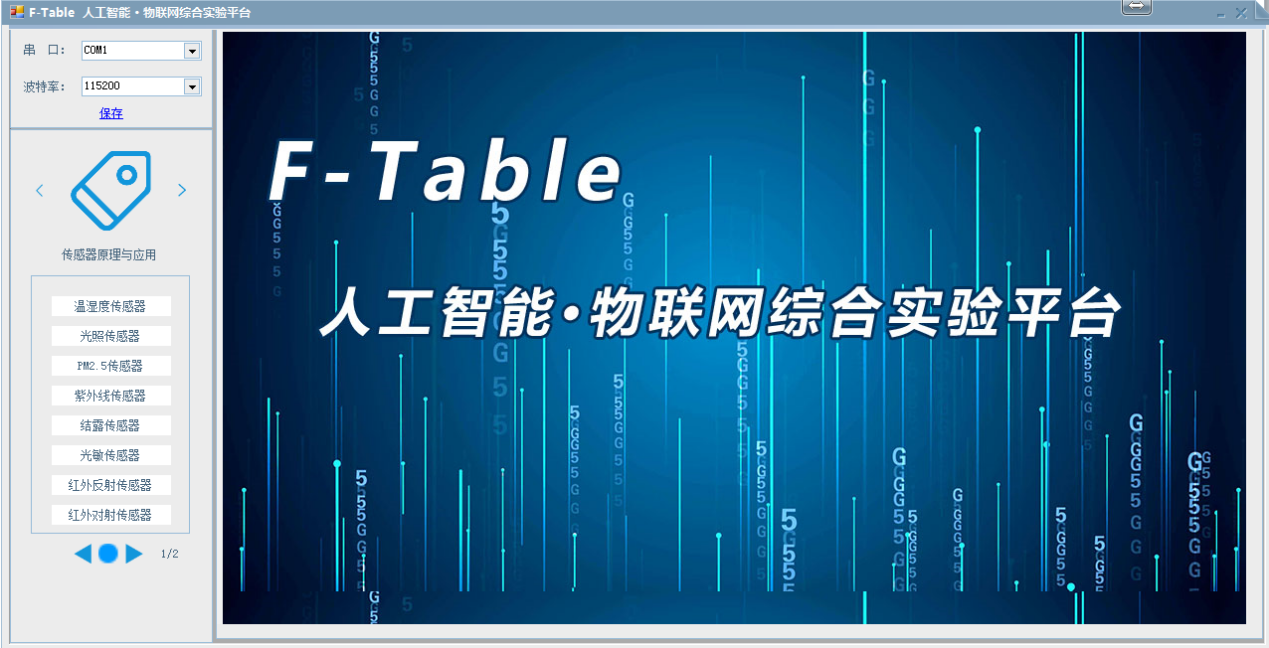

實驗資源軟件主界面

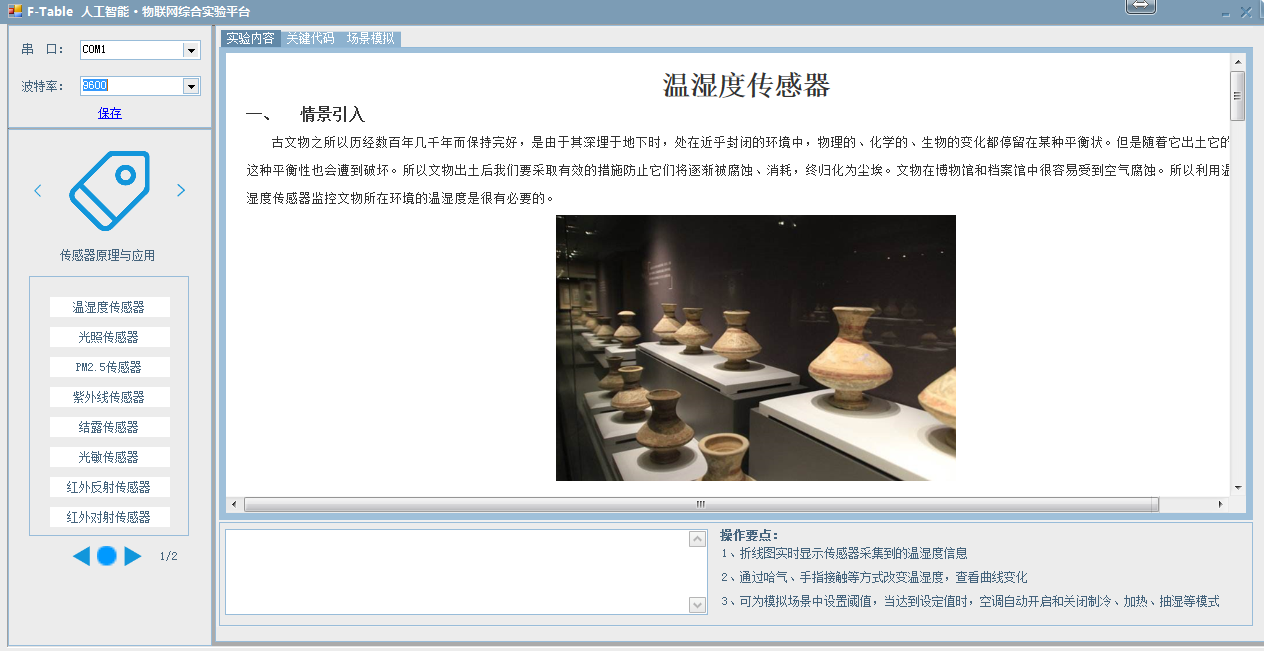

實驗資源軟件案例界面
LGWL-FT01型 物聯網技術開發平臺實驗資源軟件是各系列硬件模塊開發學習教學工具，在此軟件上加載各系列硬件模塊教學資源，包括實驗場景引入，實驗?zāi)康模R點掌握，實驗步驟，關鍵代碼解析，實驗現象及實驗場景聯動。在此軟件左下角加載了實時采集的硬件傳感器信息窗口，有助于學生實驗開發、調試及通信協議學習。開展實驗的方式。
四、配置清單
|
序號 |
類別 |
模塊名稱 |
單套數量 |
備注 |
|
1 |
嵌入式接口技術系列 |
I/O傳感器模塊 |
1 |
該板支持嵌入式接口外設實驗 |
|
2 |
環境類傳感器模塊 |
1 |
|
|
|
3 |
探測類傳感器模塊 |
1 |
|
|
|
4 |
磁類傳感器模塊 |
1 |
|
|
|
5 |
物理類傳感器模塊 |
1 |
|
|
|
6 |
識別類傳感器模塊 |
1 |
|
|
|
7 |
開關類傳感器模塊 |
1 |
|
|
|
8 |
交叉網線 |
1 |
|
|
|
9 |
16G TF卡帶SD卡卡套 |
1 |
|
|
|
10 |
3P3.96間距綠色端子 |
6 |
|
|
|
1 |
無線通信系列 |
CC2530單片機開發板 |
1 |
支持單片機與傳感器課程實驗 |
|
2 |
CC2530傳感器模塊I |
1 |
||
|
3 |
CC2530傳感器模塊II |
1 |
||
|
4 |
ZigBee無線通信協調器 |
1 |
|
|
|
5 |
BLE無線通信模塊I |
1 |
|
|
|
6 |
BLE無線通信模塊Ⅱ |
1 |
|
|
|
7 |
WIFI無線通信模塊I |
1 |
|
|
|
8 |
WIFI無線通信模塊Ⅱ |
1 |
|
|
|
9 |
LoRa通信模塊Ⅰ |
1 |
|
|
|
10 |
LoRa通信模塊II |
1 |
|
|
|
11 |
NB-IoT通信模塊 |
1 |
|
|
|
12 |
4G通信模塊 |
1 |
|
|
|
13 |
NB-IoT物聯網卡 |
1 |
1年流量 |
|
|
14 |
CC2530-Debugger調試器 |
1 |
|
|
|
15 |
10芯灰色排線 |
1 |
|
|
|
16 |
3P3.96間距綠色端子 |
5 |
|
|
|
17 |
2.4G膠棒天線 |
3 |
|
|
|
18 |
GSM膠棒天線 |
2 |
NB和4G使用 |
|
|
19 |
433M膠棒天線 |
2 |
LoRa模塊使用 |
|
|
20 |
無線路由器 |
1 |
含電源適配器 |
|
|
1 |
自動識別系列 |
125K低頻模塊 |
1 |
|
|
2 |
13.56M高頻模塊 |
1 |
|
|
|
3 |
900M超高頻模塊 |
1 |
|
|
|
4 |
2.4G有源閱讀器 |
1 |
|
|
|
5 |
2.4G有源標簽?zāi)K |
1 |
|
|
|
6 |
智能指紋識別模塊 |
1 |
|
|
|
7 |
智能條碼識別模塊 |
1 |
|
|
|
8 |
125K低頻T5557卡 |
2 |
|
|
|
9 |
125K低頻EM4100卡 |
2 |
|
|
|
10 |
13.56高頻M1標簽 |
2 |
符合14443A協議卡 |
|
|
11 |
13.56高頻icode標簽 |
2 |
符合15693協議卡 |
|
|
12 |
900M超高頻GEN2標簽 |
2 |
|
|
|
13 |
一維碼標簽 |
2 |
|
|
|
14 |
二維碼標簽 |
2 |
|
|
|
15 |
2.4G膠棒天線 |
2 |
2.4G閱讀器、標簽使用 |
|
|
1 |
應用軟件 |
上位機綜合應用軟件 |
1 |
|
|
1 |
基礎平臺及附件 |
平臺基座 |
1 |
供電通信 |
|
2 |
網孔面板 |
1 |
|
|
|
3 |
示波器探頭 |
1 |
|
|
|
4 |
執行類傳感器模塊 |
1 |
|
|
|
5 |
DC12V 3A電源適配器 |
1 |
|
|
|
6 |
USB轉串口 |
1 |
|
|
|
7 |
交叉串口線 |
1 |
|
|
|
8 |
JLINK仿真器 |
1 |
|
|
|
9 |
20P灰色排線 |
1 |
|
|
|
10 |
方口USB數據線 |
1 |
|
|
|
11 |
5P杜邦線 |
1 |
|
|
|
12 |
黑色遮光蓋 |
1 |
|
|
|
13 |
磁鐵 |
1 |
|
|
|
14 |
紅外遙控器 |
1 |
|
|
|
15 |
跳線帽 |
10 |
|
|
|
16 |
產品說明書 |
1 |
|
|
|
17 |
合格證 |
1 |
紙質 |
